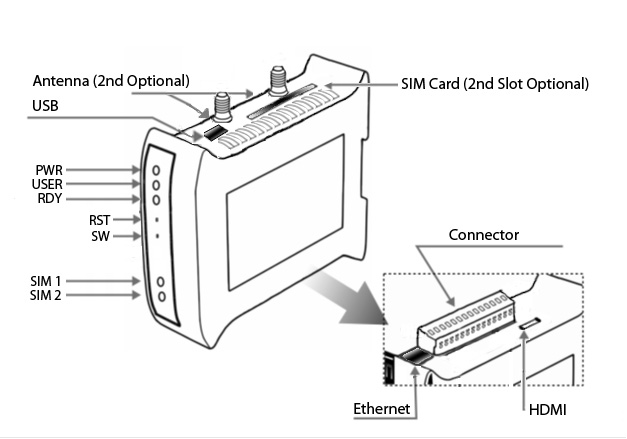

NXS-9700 device diagram with labeled antenna, SIM slot, USB, connector, LEDs, switches, Ethernet and HDMI

Connectors, ports and LEDs

Element

Label

Description

VCC (Rev.4, Rev.3 only)

VCC

Power connector

12-pole connector

–

4x digital Input, 4x digital output, 1x 1Wire, 1x 5V, 2x GND

SIM Card Slot

SIM

SIM card slot

HDMI port

HDMI

HDMI port (for debugging purposes only)

USB port

USB

USB port (for debugging purposes only)

Ethernet Port

ETH

Ethernet RJ45 port

Antenna

ANT, ANT1-4

ANT: Single antenna socket (3G/4G device)
ANT1-4: Antenna sockets (5G device)

Power LED

PWR

LED indicating power-on

User LED

USER

LED for user application purpose

SIM1,2 LEDs

Modem 1,2 (optional)

LED indicator for modem status

Ready LED

RDY

LED indication device status

Reset

RST

Switch for rebooting the device

User Switch

SW

Switch for restoring to factory settings
